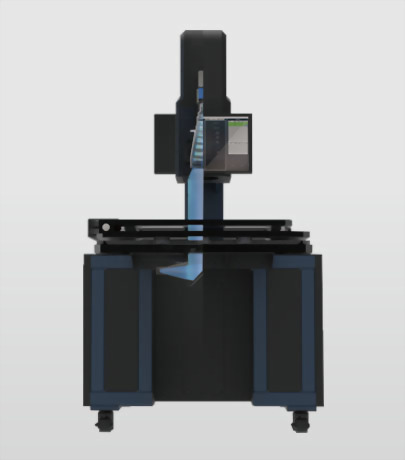

瞬檢機系列(適用於大型工件或多工件一次量測)

➤搭載業界最大高精度線性馬達XY位移平台,再大再多的工件透過拼接也能快速自動量測。
➤不需定位,可隨意擺放,隨放隨量。
➤搭載2000萬畫素CMOS感測器,提升更高解析度,量測更加精準穩定。
➤不需長時間的專業訓練,任何人都能輕鬆上手。
型號 : AL-2AT3

優勢與特色

比以往25倍超大型高精度位移載物平台檢測設備,實現大工件、多工件快速量測。

→ 輕鬆操作無負擔,人員僅需點擊量測鈕,即可一鍵瞬間量測

人工智能自動辨識,自動生成工程統計分析報告(SPC),大幅提升企業的量測作業效率。

可加選配線雷射模組,升級3D量測功能




核心技術

專用光學鏡頭自動調整焦距 / 模糊取點功能 / 次像素處理 / 環境光變化自動修正 / 量測資料數據化



AL-2AT 系列之應用案例

RD首件作品、初期品檢查 / 製程中PQC、抽樣檢查 / 出貨OQC檢查 / 驗收IQC檢查

多件待測物

多尺寸

盲孔表面量測





多元的量測用途

可應用於:各式螺絲、螺帽、螺桿、鉚釘、齒輪、成形銑刀、凸輪軸…等各種軸對稱柱狀物工件、刀具和零件,並一次量測多個待測物及同時進行多項尺寸量測。





密封件

五金扣件

橡膠類製品

彈簧類製品

沖壓件

軸承等棒狀類製品



升級3D量測功能

AL-2AT 系列之量測功能







型號 AL-2AT3-100
受光鏡頭 遠心鏡頭
照明系統

遠心光源/上方光源

影像量測 量測範圍(X軸*Y軸) 85 mm * 65 mm(不移動載物台)
500 mm * 400 mm(移動載物台)
最小顯示單元 0.1μm
量測精度 ±5μm (不移動載物台)(註1、3)
±(7+0.02 L)μm(移動載物台)(註1、2、3)
量測重複精度 ±1.5μm(不移動載物台)
±3μm(移動載物台)
調焦行程範圍 130 mm
外觀尺寸 1414 (L) * 1430 (W) * 2036 (H)

*1.設備環境要求:操作環境溫度20°C ± 5°C,溼度30%-80%,震動<0.002 g 低於15 Hz。

*2.L為座標台移動量(MM)

*3.設備精度已實際出廠精度為準。

*4.重複精度為物體單點位置不動重覆量測之公差。
